联系人：刘家胜 先生
电 话：0535-2263683
手 机：15210977960
传 真：0535-2215886
地 址：山东莱州市
府东街25号
肖氏硬度计作为材料硬度检测的常用仪器，其操作规范性直接影响测试结果的准确性。掌握正确的使用方法对保证检测质量至关重要。
先检查硬度计各部件完好性，确保压头无损伤、指针归零正常。选择平整、光滑的试件表面，粗糙度Ra值不超过1.6μm。对于曲面试件，曲率半径应大于50mm。清洁试件表面，除油污和氧化层，保证试件厚度大于压痕深度的10倍。
每次使用前须进行校准。将硬度计置于标准硬度块上，向下施加足够的压力直至听到咔嗒声。读取指针示值，与标准块标定值偏差不应过±1.5HS。如出范围，需通过调整螺钉进行校准或送修。
保持硬度计与试件表面垂直，平稳施加压力，使压头缓慢压入材料。施力过程应连续均匀，避免冲击或振动。待指针停止后，读取硬度值。每个测点间隔不小于压痕直径的3倍，距试件边缘不小于压痕直径的2.5倍。
每个试件至少测量5个点，剔除大值和小值后取算术平均值。记录时应注明测试条件、试件状态和仪器型号。对于异常数据，需进行复测验证。
测试完成后及时清洁压头，定期检查机构灵活性。长期存放前应释放弹簧压力，避免环境湿度和温度剧烈变化。只有遵循规范的操作流程，才能确保肖氏硬度计提供准确可靠的检测数据，为材料性能评价提供依据。

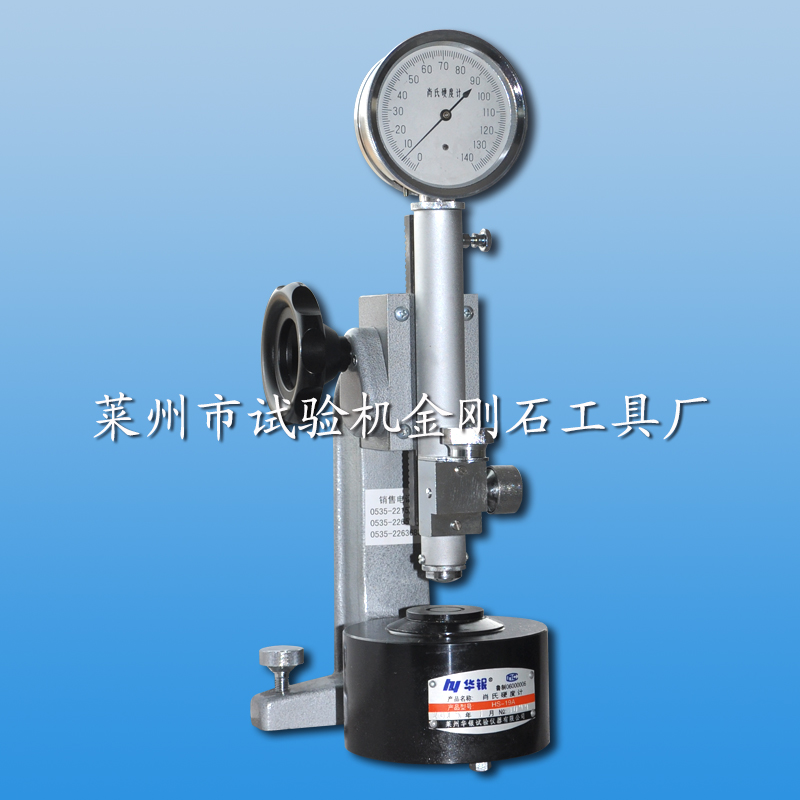

.jpg)
鲁ICP备13006397号-1 Copyright©2012版权所有 莱州市试验机金刚石工具厂 公司地址：中国 山东 莱州市府东街25号 (原山东掖县) XML地图
移动电话：15210977960 电话：0535-2263683/2265113 传真：0535-2215886
鲁公网安备 37068302000191号
